DICE™ DM: Module de dosage
Aspiration par succion et aspiration immergée
Fonctionnalités
- Conception standard répondant aux besoins fondamentaux
- Fiabilité et durabilité accrues
- Résistant aux fuites: aucune connexion filetée ou collée
- Conception extrêmement compacte
- Facile à installer et remplacer : seulement 3 vis de montage et 4 connexions
- Possibilité d'intégrer le module à tous les types de pompes doseuses de produits chimiques
- Possibilité d’avoir un seul module de dosage pour 3 pompes (1 point d’injection, 3 pompes)
- Possibilité de calibrer la pompe avec la bonne pression d’aspiration et de refoulement
- Compatible avec la plus large gamme de produits chimiques
- Option de cadenassage disponible
- Test hydrostatique inclus sur chaque module

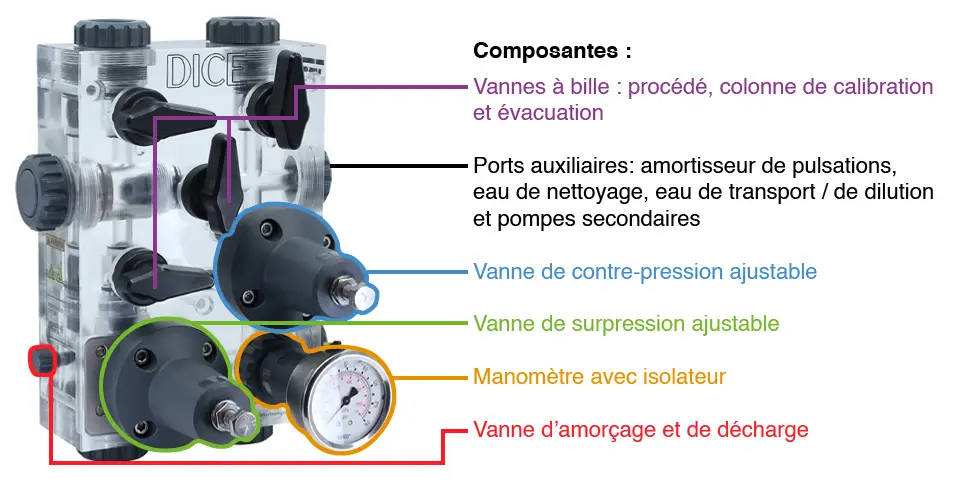

Composantes intégrées
Breveté
DICE™: Solution au dosage de produits chimiques
Le module de dosage DICE™ intègre l’ensemble des composantes nécessaires dans la conception d’un système typique de dosage de produits chimiques. L’intégration des composantes à l’intérieur d’un bloc permet d’obtenir un produit rigide, compact, fiable et standard tout en minimisant les risques de fuites. La configuration du module DICE™ permet une meilleure précision de dosage tout en assurant la sécurité des opérateurs.
Le module DICE™ résout les problèmes fondamentaux liés à la conception actuelle des systèmes de dosage, tels que: mauvaise qualité des raccords de tuyauterie, nombreux points de fuites potentiels, vibrations excessives causées par les pulsations de la pompe ainsi qu’un encombrement et une complexité injustifiés.
Comment installer le DICE™ DM
(vidéo en anglais seulement)
Les trois ports auxiliaires
Les modules DICE™ sont munis de trois ports auxiliaires. Ils peuvent être utilisés pour:
- Pompe secondaire
- Amortisseur de pulsation
- Eau de dilution
- Autres accessoires
Information technique
Nous offrons une variété de matériaux de pièces mouillées pour répondre aux besoins de vos applications
Acrylique, PVC, CPVC et PVDF
Tailles des conduits
Connexions
Matériaux du bloc*
Matériaux des composantes*
Matériaux des sièges de vanne*
Matériaux des poignées de vanne à bille*
Matériaux des diaphragmes*
Matériaux des joints toriques*
Ajustement de la vanne de surpression
Ajustement de la vanne de contre-pression
Manomètre
*D’autres matériaux peuvent être fournis sur demande
1/2″, 1″
Tuyau flexible, manchon collé, NPT
Acrylique (PMMA), PVC. PVDF
PVC, CPVC, PVDF
PTFE
ABS noir
VITON, EPDM
VITON, EPDM
0 @ 150 PSI, 0 @ 250 PSI
0 @ 150 PSI, 0 @ 250 PSI
0 @ 150 PSI, 0 @ 250 PSI
Dimensions
Pièces de rechange et kits de remplacement
Nous gardons en stock des kits de pièces de rechange pour toutes les composantes.
